20000m³LNG全包容储罐

随着对化工装置安全的升级以及国家相关心规范的实施,对LNG储罐的安全要求越来越严格。以往的LNG单容罐结构对土地的占用面积急剧增大,降低了工厂土地的利用率,增加了业主的投资成本。

18550191066 / 313289800@qq.com

产品介绍

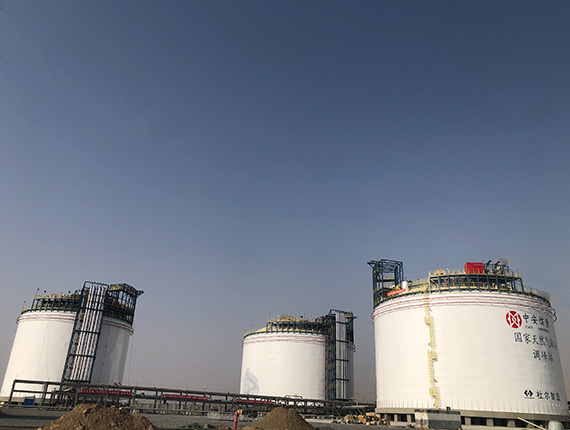

20000m³LNG全包容储罐


随着对化工装置安全的升级以及国家相关心规范的实施,对LNG储罐的安全要求越来越严格。以往的LNG单容罐结构对土地的占用面积急剧增大,降低了工厂土地的利用率,增加了业主的投资成本。


为了降低土地的利用率和增强储罐的安全性,针对液化及调峰项目中单台容积在5000-50000m³之间的LNG储罐,我公司设计双金属全容罐结构。该结构符合国家规范,节约土地成本,且投资成本和建设周期比混凝土全容罐至少少一半,目前该结构已有投入使用业绩且运行良好。


主体结构型式


立式、圆筒形、双金属、内吊顶、外拱顶、高热角保护。


夹层采用珠光砂、弹性毡、泡沫玻璃砖保冷。


流程系统


01.进液系统(顶部进液+底部进液)


02.排液系统(内置式潜液泵)


03.泵后回流


04.补气


05.BOG回收


06.压力安全系统


07.仪控(温度、液位、压力、密度、分析)系统


08.消防系统


主体结构


双金属全容罐采用热角保护结果,由主容器和次容器组成。


主容器采用立式平底圆筒吊顶结构,主容器采用S30408材质,用于储存LNG液体,吊顶采用铝合金加保温棉结构。次容器为带热角保护的复合结构,从外到内依次采用16MnDR外壳体、泡沫玻璃砖、S30408中间容器。


外壳体采用立式圆筒拱顶自支撑结构,外壳体采用16MnDR,用于储存BOG气体;中间容器和泡沫玻璃砖组成热角保护系统,当容器泄漏时,热角保护系统可以储存全部的LNG液体,同时由于泡沫玻璃砖的存在,大大削弱了LNG液体与外界的换热,既保证了外壳体刚才免受低温冲击,又保证了泄漏后的LNG液体能够有序可控的蒸发,避免出现急剧气化而导致超压。


主要特点


储罐主要存储产品为液化天然气,作为清洁能源,天然气正逐步取代传统的煤、柴油等高消耗重污染能源。而作为液化天然气存储设备,我公司研发的大型低温常压储罐在储存过程中几乎零污染,零排放,其环保意义不言而喻。


在成本方面,由于我公司的存储工艺是将天然气液化后体积大大缩小,使得同等容积储罐能够存储更多的天然气,加之较低20年的设计寿命,使得本储罐的性价比十分的高。另外,本项目储罐采用了我公司新研发的热角保护系统,使得本储罐具有更小的占地面积,这使得全容储罐我国当下高昂的土地使用成本背景下更具有经济效益。


因此,在兼顾环保与成本的同时,我公司研发生产的大型常压LNG储罐具有十分突出的经济效益和社会效益。
